Thông số kỹ thuật máy hàn Signal Fire AI-9
|
|
Chế độ căn chỉnh sợi quang
|
Hệ thống căn chỉnh tùy chọn theo lõi hay lớp phủ hoặc thủ công
|
|
Thời gian hàn
|
5 giây
|
|
Thời gian gia nhiệt
|
15 giây
|
|
Chế độ gia nhiệt
|
Tự động
|
|
Chế độ lấy nét
|
Tự động bằng 6 motor
|
|
Loại sợi
|
SM (G.652&G.657), MM (G.651), DS(G.657), NZDS (G.655)
|
|
Suy hao trung bình
|
0.025dB (SM), 0.01dB (MM), 0.04dB (DS/NZDS)
|
|
Công nghệ điều khiển
|
Theo thời gian thực và hiệu chỉnh hồ quang
|
|
Suy hao phản xạ
|
>60dB
|
|
Đường kính lớp phủ
|
Từ 80 đến 150 µm
|
|
Đường kính lớp vỏ
|
Từ 100 đến 1000 µm
|
|
Chiều dài cắt sợi
|
Từ 8 đến 16 mm
|
|
Chế độ tự hàn
|
Tự động hoặc thủ công bằng nút nhấn
|
|
Thời gian khởi động máy
|
1 giây
|
|
Cài đặt ngôn ngữ
|
10 ngôn ngữ
|
|
Khả năng chịu kéo cơ khí của mối hàn sau khi hàn
|
2N
|
|
Kẹp giữ sợi cáp
|
Đa chức năng, SM, MM, sợi trần (0.9), pigtail, dây thuê bao quang…
|
|
Độ phóng đại của camera
|
300 lần cho X hoặc Y, hoặc 150 lần cho đồng thời cả X và Y
|
|
Màn hình hiển thị
|
Hiển thị màu 5 inch TFT
|
|
Chế độ hàn
|
Bình thường hoặc độ chính xác cao
|
|
Phương pháp hàn
|
Tự động hoàn toàn hoặc từng bước
|
|
Lưu trữ kết quả hàn
|
Không giới hạn qua điện thoại hoặc đến server
|
|
Dung lượng pin
|

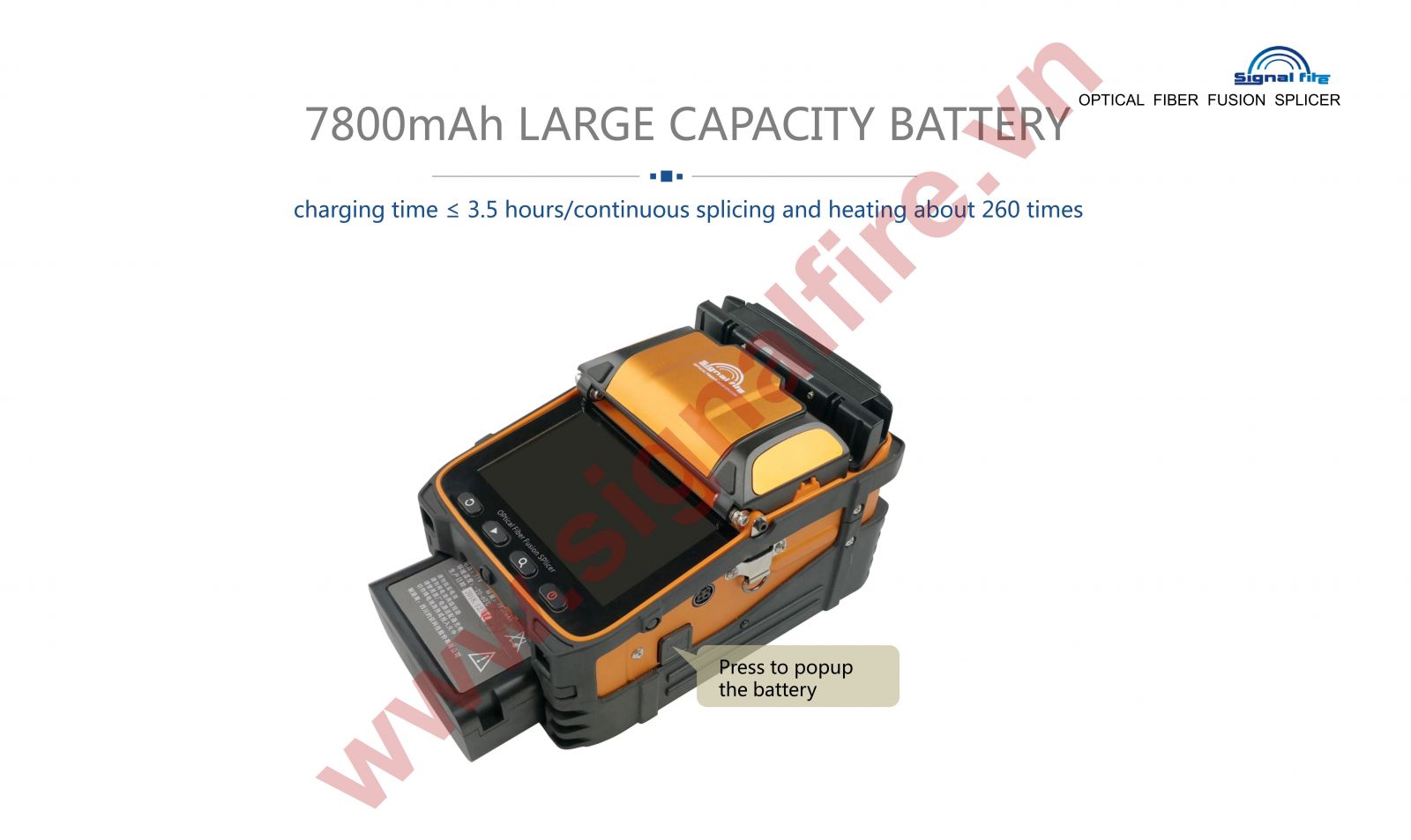

Pin lithium 7800mAh, thời gian sạc đầy ≤ 3.5 giờ, hàn nối và co nhiệt liên tục 260 lần.
|
|
Điện áp bộ nạp
|
Điện áp AC vào 100-240V, 50/ 60Hz, điện áp DC ra 13.5V/ 4.8A
|
|
Điều kiện làm việc
|
Nhiệt độ từ -15 ~ +50 ℃, độ ẩm : <95%, hàn nối tại độ cao từ 0 tới 5000m trên mặt nước biển, tốc độ gió tối đa 15m/s
|
|
Ống co nhiệt
|
60mm, 50mm, 40mm, 25mm
|
|
Bảo vệ sản phẩm
|
Chống nước, chống bụi, chống va đập
|
|
Trọng lượng máy
|
1.60kg chưa pin, 2.08kg có pin
|
|
Kích thước máy
|
Rộng 135mm, cao 122mm, sâu 198mm
|
|
Trọng lượng hộp đựng
|
7.1kh bao gồm máy và các phụ kiện
|
|
Kích thước hộp đựng
|
Rộng 270mm, cao 293mm, sâu 237mm
|
|
Phụ kiện kèm theo máy hàn
|
– Hộp đựng máy kèm ghế ngồi
|
|
– Dây đeo máy và dây đeo hộp
|
|
– Tài liệu hướng dẫn sử dụng nhanh
|
|
– Bộ sạc và chuyển đổi nguồn điện AC/DC.
|
|
– Pin sạc 01 cục
|
|
– Dao tuốt sợi dây cáp quang bọc chặt
|
|
– Dao cắt độ chính xác cao kèm lục lăng chỉnh dao
|
|
– Cặp điện cực dự phòng
|
|
– Dao tuốt sợi quang
|
|
– Chổi vệ sinh máy và dao
|
|
– Lọ đựng cồn
|
|
– Sợi cáp quang dùng hàn test
|
